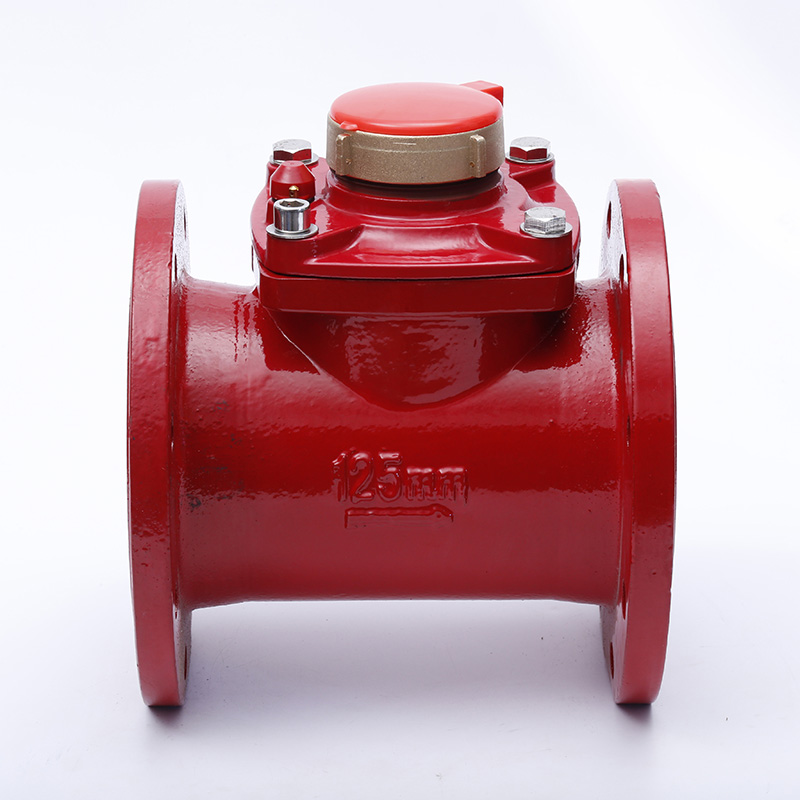

プロペラ水道メーターウォルトマン水道メーターとも呼ばれる、大口径パイプ (DN80 ～ DN200) での使用に適した速度式水道メーターの一種です。高い流量と低い圧力損失が特徴です。では、プロペラ式水道メーターはどのように機能するのでしょうか?それぞれの種類は何ですか?
回転羽根式水道メーター（DN15～DN65）と同様に、プロペラ式水道メーターも速度式水道メーターの一種です。水がメーターに流入すると、水はメーターの軸に沿ってプロペラ状の羽根車に当たり、回転して流れ出します。インペラの速度は水の速度に比例します。減速機を通過した後、メーターを通過した水の総量がインジケーターに表示されます。
プロペラ水道メーター水平方向と垂直方向の 2 つのカテゴリに分類されます。中国で使用されている工業用メーターのほとんどは水平プロペラメーターです。また、着脱式横型プロペラ水道メーター（乾式）もシリーズ商品となり、計量流量範囲が広く、部品の汎用性が高く、止水やメーターの取り外しをせずに設置・メンテナンスが可能であることから、多くのユーザーに好評をいただいております。
| 特性/パラメータ | 渦巻き型水道メーター | ネジ式水道メーター |
|---|---|---|
| 動作原理 | どちらも、水流がインペラの回転に影響を与え、ギア減速機構を利用して回転数をカウントして水消費量を測定します。 | どちらも、水流がインペラの回転に影響を与え、ギア減速機構を利用して回転数をカウントして水消費量を測定します。 |
| 流れに対するシャフトの方向 | 回転軸は水の流れの方向に対して垂直です。 | 回転軸は水流の方向と平行です。 |
| インペラの取付方法 | いくつかの放射状回転フィンがローターに取り付けられています。 | ローターにはいくつかの螺旋状のフィンが取り付けられています。 |
| 測定精度 | より高い測定精度。 | 測定精度が低下します。 |
| 圧力損失 | 重大な圧力降下を引き起こす可能性があります。 | 圧力降下が起こりにくい。 |
| 流量能力 | 流量が低下します。 | より高い流量能力。 |
| 外観 | 中央部が細く、両端が先細になっているのが一般的な外観です。 | 直線を形成する一貫した外観。 |
| 応用分野 | 市場でより一般的で、住宅地やショッピングモールなどの水需要が少ない場所に適しています。 | メンテナンスが容易でありながら、工業用地、農業用灌漑、大規模な水利用の場所により適しています。 |
適切な設置場所を選択してください:水道メータープラスチック部品の変形を防ぐため、直射日光や湿気を避け、乾燥した換気の良い部屋に設置する必要があります。パイプが完全に水で満たされていること、メーター内に気泡が溜まっていないこと、およびメーターがパイプの最も高い位置に取り付けられていないことを確認してください。
パイプラインの準備: 水道メーターの入口に、パイプと同じ断面、メーター直径の少なくとも 5 倍の直管部分を取り付けます。水道メーター出口にはメーター径の2倍以上の直管部を設けてください。水道メーターの上流側と下流側の接続配管に狭窄がなく、水の流れ方向と配管の流れ方向が一致していることを確認してください。さらに、水道メーターの損傷を防ぐために、パイプに破片がないようにしてください。
バルブとフィルターの取り付け: 水道メーターには、取り外しと交換を容易にするためにバルブを取り付ける必要があります。また、メーターを不純物や水圧の衝撃から保護するために、流量制御装置（バルブなど）やフィルターを設置することをお勧めします。
設置仕様:水道メーター指定された向きで取り付ける必要があります。例えば、小口径の回転羽根式水道メーターは水平に設置する必要があります。前後左右に傾けると感度が低下する場合があります。取り付け後は、高速空気流によるメーターの損傷を防ぐために、ゆっくりと水を排出してパイプを満たすようにしてください。校正と検査: 正確な測定を保証するために、水道メーターは設置前に校正する必要があります。設置後は定期的に水道メーターの動作を確認し、異常がないか確認してください。
